★非常简单★(

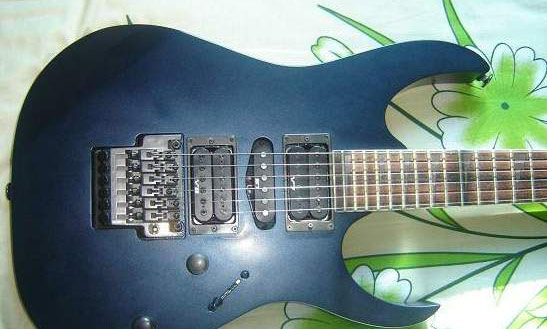

Ibanez--570为例

工具

拆掉　拾音器挡位开关的螺丝



拆掉　音量旋钮　（为了方便后面工序的焊接! 不拆也可以 但是咯铁伸进去的时候 容易碰到相邻的线）　



拆掉　所有的琴弦



打开　电路的后盖

取出　拾音器挡位开关和音量钮　



减掉琴颈处拾音器的连接线　



拆掉琴颈处拾音器盖子上的4个螺丝

取出琴颈处拾音器



减掉　中间拾音器（和琴桥处拾音器）与拾音器挡位的连接线　和音量钮上的线




取出琴桥处的拾音器



拆掉中间拾音器的两个螺丝　取去中间的拾音器　

3组拾音器全部取掉　



被取出的拾音器　和10颗螺丝　

取下拾音器盖　准备安装我喜欢的Seymour Duncan拾音器

Seymour Duncan拾音器　与拾音器盖的连接　

SH-6 陶瓷棒磁石，明亮有力的中高音音域，能产生很ＣＲＵＮＣＨ的失真声音　ＪＯＥ，ＶＡＮ　ＨＡＬＥＮ那样的音色　SH6分为 SH6N 与SH6B

SSL1 磁钢5号棒磁石，音色明亮，低音清晰（复古的设计，很适合ＦＥＮＤＥＲ吉他）

SH-13 Seymour Duncan拾音器中，输出功率最大的型号，音色很硬．



甩好琴颈处拾音器的线　

安装拾音器盖的螺丝　把拾音器固定住

同样办法安装另2个拾音器



双 单 双 Seymour Duncan拾音器的电路图

查看更多图纸请进入http://www.seymourduncan.com/website/support/schematics.shtml

按照图纸 把琴颈拾音器和琴桥拾音器的绿色线和地线和 中间拾音器的黑色线(共5跟) 焊接到音量钮(电位器)的背面
